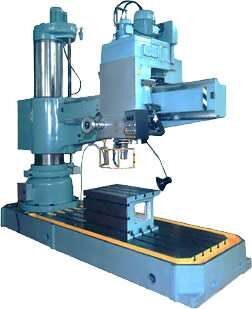

Радиально-сверлильный станок 2А554

Цена по запросу

Количество:

Быстрый заказ

Артикул: нет

Радиально-сверлильные станки 2А554, 2А576 предназначены для сверления, рассверливания, зенкерования отверстий и нарезки резьб.

Используется в индивидуальном, мелкосерийном и серийном производстве.

Стандартная компоновка радиально сверлильных станков включает:

стационарную плиту с Т-образными пазами
колонну, поворачивающуюся вокруг вертикальной оси на подшипниках цоколя
рукав с возможностью вертикального перемещения по колонне и с возможностью вращения вокруг вертикальной оси вместе с колонной
сверлильную головку с возможностью горизонтального перемещения по направляющим рукава
шпиндель, смонтированный в цилиндрической гильзе (возможность вертикального перемещения в корпусе сверлильной головки)
подача обеспечивается гильзой шпинделя
все части станков перемещаются с минимальным усилием и фиксируются в рабочем положении посредством гидравлических зажимов
все органы управления сосредоточены на панели управления сверлильной головки
предварительный набор частоты вращения и подачи шпинделя, а также гидравлическое управление коробками скоростей и подач обеспечивает быстрое изменение режимов
фрикционная муфта, встроенная в коробку скоростей, обеспечивает быстрый реверс при нарезке резьб и предохраняет коробку скоростей от перегрузок
шпиндель станка уравновешен в любой точке его перемещения
штурвальное устройство управления сверлильной головкой имеет возможность выключения механической подачи при достижении заданной глубины сверления

К сравнению

**Технические характеристики**
параметр	2А554	2А576
Диаметр сверления в стали, мм	50	80
Диаметр сверления в чугуне, мм	63	100
Крутящий момент шпинделя, нм	710	1600
Осевое усилие на шпинделе, н	20000	32000
Мощность главного двигателя, кВт	5,5	7,5(11)
Осевое перемещение шпинделя, мм	400	500
Перемещение головки по рукаву, мм	1225	2000
Перемещение рукава по колонне, мм	750	1100
Вращение рукава вокруг колонны, грд	360
Частота вращения шпинделя, об/мин	18-2000	9-1800
К-во частот вращения шпинделя	24
Подачи шпинделя на оборот, мм/об	0,045-5,0	-
Подачи шпинделя в минуту, мм/мин	-	2-1600
Количество подач шпинделя	24	бессступ.
Конус шпинделя	МК5	ISO50
Габаритные размеры, мм	2665х1030х3430	4180х1280х4125
Масса, кг	4700	11850

Радиально-сверлильный станок 2А554

Фундаментная плита является основанием станка, на которой неподвижно закреплен цоколь (в нем на подшипниках монтируется вращающаяся колонна). Рукав станка со сверлильной головкой размещен на колонне и перемещается по ней с помощью механизма подъема (спецификация 2М55.00.22.000). В корпусе колонны расположено гидромеханическое устройство (для зажима колонны) и токопроводящее устройство (для питания поворотных и подвижных частей станка).

Сверлильная головка перемещается по направляющим рукава вручную. В нужном положении головка фиксируется установленным на ней механизмом зажима. Сверлильная головка состоит из:

коробки скоростей и подач,
механизмов подачи и ускоренного отвода шпинделя,
шпинделя с противовесом и других узлов.

Габариты рабочего пространства радиально-сверлильного станка 2А554

Посадочные и присоединительные базы станка 2А554

Радиально-сверлильный станок 2А576

Оборудование предназначено для механической обработки отверстий в заготовках больших размеров методами сверления, рассверливания, зенкерования, развертывания и нарезки резьбы метчиками.

Технические особенности:

жесткость конструкции,
широкий диапазон оборотов шпинделя
высокая мощность

Габариты рабочего пространства радиально-сверлильного станка 2А576

Индекс	A	B	C	D	E	F	G
Размер, мм	500	400 - 2000	500 - 2500	350	500	4125	3005
